s136是什么材料硬度
S136是一种马氏体不锈钢塑料模具钢，属于中高端模具用料。因其含铬量较高（约13.6%），并添加了钼、钒等合金元素，具备良好的耐腐蚀性和易抛光特性，常用于透明塑料制品、医疗用品、耐腐蚀零件的模具制造。
S136的硬度随热处理状态而变化，主要分为三种状态：

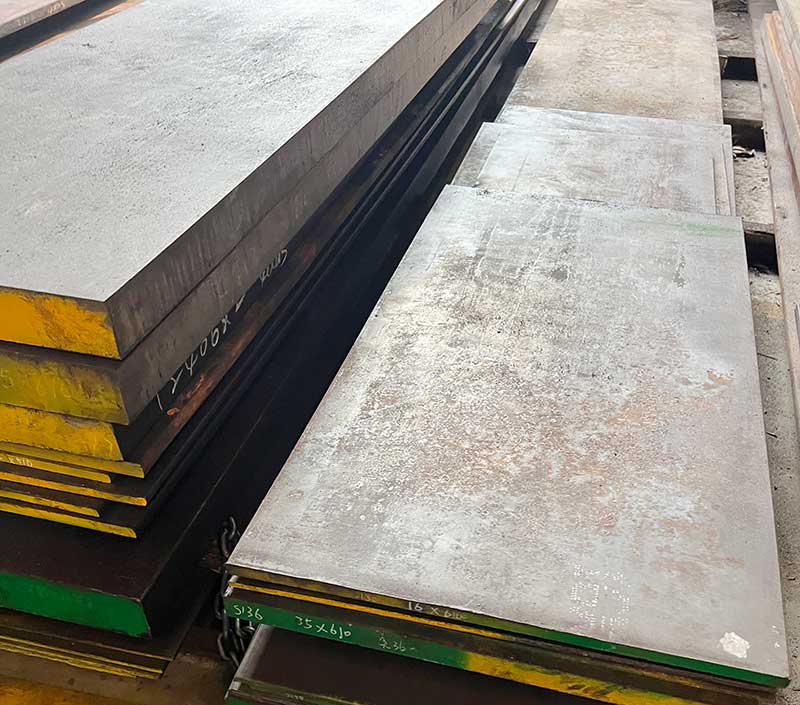

退火软态（便于加工）
硬度约 ≤235HB（约20HRC）
出厂未热处理的S136为退火状态，此时硬度较低，便于机械加工（如车、铣、磨），切削顺畅，不易粘刀，加工效率高，尺寸精度易保证。模具制作时，一般先用此状态将形状和尺寸加工到位。
预硬态（无需后续热处理）
常用硬度 33–38HRC
市场上也有预硬化版本的S136，出厂前已完成预硬化处理，硬度稳定在33–38HRC。该硬度兼顾了可加工性与材料强度，适用于工期较紧、要求不极端的中小型模具，可减少热处理工序。
淬火+回火硬态（耐用耐磨）
硬度范围 48–56HRC
模具加工完成后，经过淬火加回火处理，硬度可达到48–56HRC，材料耐磨性显著提升。
常规回火（480–530℃）：硬度
48–52HRC，适合大多数注塑模具，兼顾耐磨与韧性。
低温回火（180–250℃）：硬度可达 52–56HRC，适用于添加玻纤的硬塑料或高磨损工况。
如果您对s136是什么材料硬度比较感兴趣或有疑问的话，可点击联系我们的在线客服或电联，隆实模具钢专注模具钢材定制加工www.lsgc618.com
以上内容仅供参考
全国服务热线
