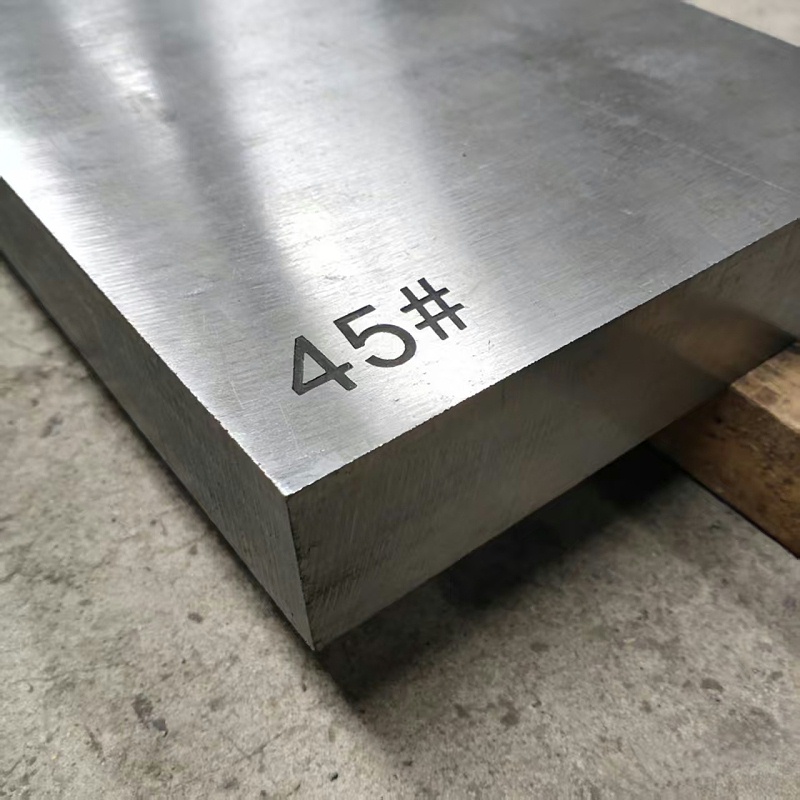

45#模具钢冲压模具加工客户案例
前段时间，我们接待了一位客户，他在我们这儿定制一批冲压模具，明确要求用45#模具钢来加工。一开始沟通得特别顺利，报价报给客户后，他觉得合理，模具的尺寸大小、规格要求，我们也反复确认过，客户都非常满意，没有任何异议，于是我们就按正常流程，安排工人开工加工了。
本以为一切都会顺顺利利，按时交期就行，可没想到，加工到淬火这一步的时候，问题出现了。我们按照以往的常规工艺，对45#模具钢进行淬火处理，可处理完之后发现，成型的模具刃口老是开裂，一次又一次，试了好几次都没改善。
第一批我们生产了50套模具，结果有12套因为刃口开裂，无法使用，直接报废了，开裂率一下子到了24%。这可把我们急坏了，客户那边也炸了锅，投诉电话一个接一个，吐槽模具质量不行，而且眼看就到约定的交期了，再解决不了问题，不仅要延误交期，还得承担违约责任，影响我们的口碑。
情况紧急，我们第一时间就把工程部的人叫了过来，工人师傅也停下了手头的活，一起琢磨这个问题。工程部的技术员和有经验的工人师傅，没日没夜地反复试验，换着方法调试，一会儿调整淬火温度，一会儿换淬火介质，一点点排查问题出在哪，就是想尽快找到解决办法，不耽误交期，也给客户一个交代。
经过反复试错、不断调整，我们终于找到了问题的关键，也琢磨出了一套完整的解决方案。其实45#钢属于中碳钢，特性就是不能过热，一过热就会导致晶粒变粗，韧性变差，刃口就容易开裂。
所以第一步，我们把淬火温度从原来的850摄氏度，降到了820摄氏度，同时把保温时间从2小时缩短到1.5小时，这样就能避免钢料过热，从根源上减少开裂的可能。第二步，把淬火用的介质换了，原来用水淬，水的冷却速度太快，容易让钢料产生内应力，进而导致开裂，我们就换成了20%浓度的水溶性淬火液，冷却速度变缓和了，内应力也能有效控制。第三步，增加了一道工序，给45#模具钢做200℃的低温回火，保温2.5小时，这样既能消除钢料里的内应力，又能保住模具需要的硬度，一举两得。
这套方案一实施，效果立刻显现出来了。我们按照新工艺连续生产了100套模具，只有1套出现了轻微开裂，开裂率直接从24%降到了1.2%。客户看到改进后的模具，没有再有投诉，非常满意，我们也按时完成了交期。
经过这次的事情，我们也积累了宝贵的经验，现在这套针对45#模具钢的淬火加工工艺，已经成为了我们公司的标准流程，后续再加工这类模具，不会再出现类似的问题，也能更好地为客户提供靠谱的产品。
如果您对45#模具钢冲压模具加工客户案例比较感兴趣或有疑问的话，可点击联系我们的在线客服或电联，隆实模具钢专注模具钢材定制加工www.lsgc618.com
以上内容仅供参考
全国服务热线
